ANTEN TUNER (Z-MATCH)


 Mevcut antenlerim tunersiz çalışmıyor. Nihayet kendime anten tuner imal etmeye karar verdim. Elimdeki malzemeye uygun olarak Z-match tipi bir tuner yapmak uygun olacaktı. Sargıların düzgün olması için delikli plaka kullandım. Sargı çapları da bu şekilde ortaya çıktı. Sargı sayıları için yapılan hesaplamayı aşağıda verdim. Buna uygun olarak kendi tunerinizi geliştirebilirsiniz.

Daha önce bahsettiğim swr indicator devresini tunere ilave ettim. Bir fikir vermesi açısından antenin ayarlanmasını buradan izleyebilirsiniz.

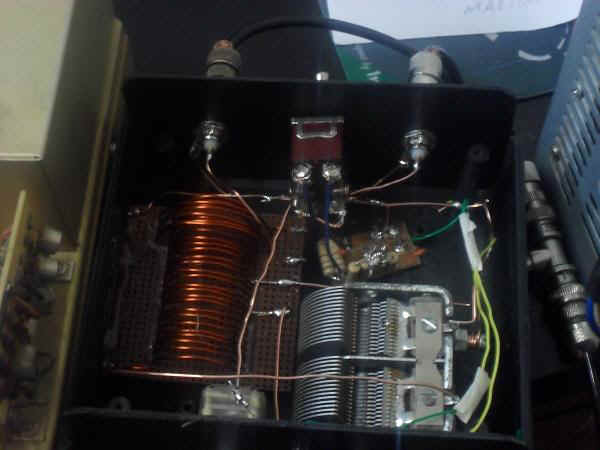

SAM_4334.JPG (57097 bytes) A ile gösterilen ana sargı sayısını n ile gösterirsek;
A1 = 2n / 5
A2 = 3n / 5
A3 = n
B = n / 5

A1 = 2 x 27 / 5 = 10,8 = 11. turdan uç
A2 = 3 x 27 / 5 = 16,2 = 16. turdan uç
A3 = 27 tur
B = 27 / 5 = 5,4 = 5 tur.




Bu sayfalarda işinize yarayan birşey olursa, lütfen hiç çekinmeden alınız, istediğiniz gibi kullanınız. Bende öyle yapıyorum.
