CB - HF  TRANSVERTER

RX

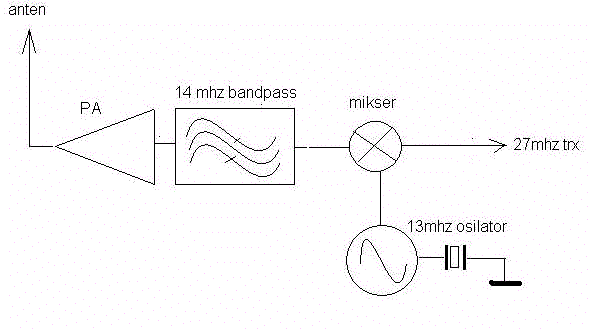

Bir kaç ay önce İmran Bey (ta2us) bana bir cb cihaz hediye etti. Kendisine çok teşekkür ederim. Cihaz CB ama 10m amatör bandının bir kısmınıda kapsıyor. Ayrıca full mode ve 26.965 - 28.305 arası çalışıyor. Bu cihazı tanıma/araştırma çalışmalarım sırasında elimde bir altın madeni olduğunu farkettim. Hemen 2 adet 10.7 MHz  IF trafosu, mc1496 mikser ve 13MHz kristal osilatör ile 20m bandında çalışan bir transverter yaptım. Antenden gelen 14MHz sinyal lokal  osilatörün ürettiği 13MHz sinyalle karıştırıp (14 + 13 = 27MHz) ortaya çıkan 27MHz sinyali CB cihazın anten girişine vererek 20m bandını mükemmel bir şekilde dinleyebiliyoruz. Daha sonra lokal osilatörün kristalini 6 mhz ile değiştirerek 15m bandında (21+6=27), 9MHz kristal ile 17m bandında (18 + 9=27), 17MHz kristal ile 30m bandında(10+17=27), 20MHz kristal ile 40m bandında cihazı çalıştırdım.

TX

Şu anda transverter üzerinde çalışmalarım devam ediyor. Amacım full band HF/CB bir transverter imal etmektir. Çalışmalarımı bolca resim ve şemalar ile bu sayfada paylaşacağım.  Cihazdan  14mhz' de kaydettiğim küçük bir ses kaydı, dinlemek için tıklayınız...



DEVAM EDİYOR






Bu sayfalarda işinize yarayan birşey olursa, lütfen hiç çekinmeden alınız, istediğiniz gibi kullanınız. Bende öyle yapıyorum.
